  • 住宅性能評価書
    第三者機関による客観的かつ公正な評価
    住宅性能評価書
    「住宅の品質確保の促進等に関する法律(住宅品質法)」に基づいた、「住宅性能表示制度」による性能評価を受けています。本制度は従来わかりづらかった住まいの性能について、国土交通大臣登録の住宅性能評価機関が同じ基準で、等級(数値)をつけるというものです。
    ●住宅性能評価書の種類
    評価書には、設計図書の段階で評価した結果をまとめた「設計住宅性能評価書」と、施工段階と完成段階の現場での検査を経て評価した結果を記載した「建設住宅性能評価書」の2種類があります。
    住宅性能評価書

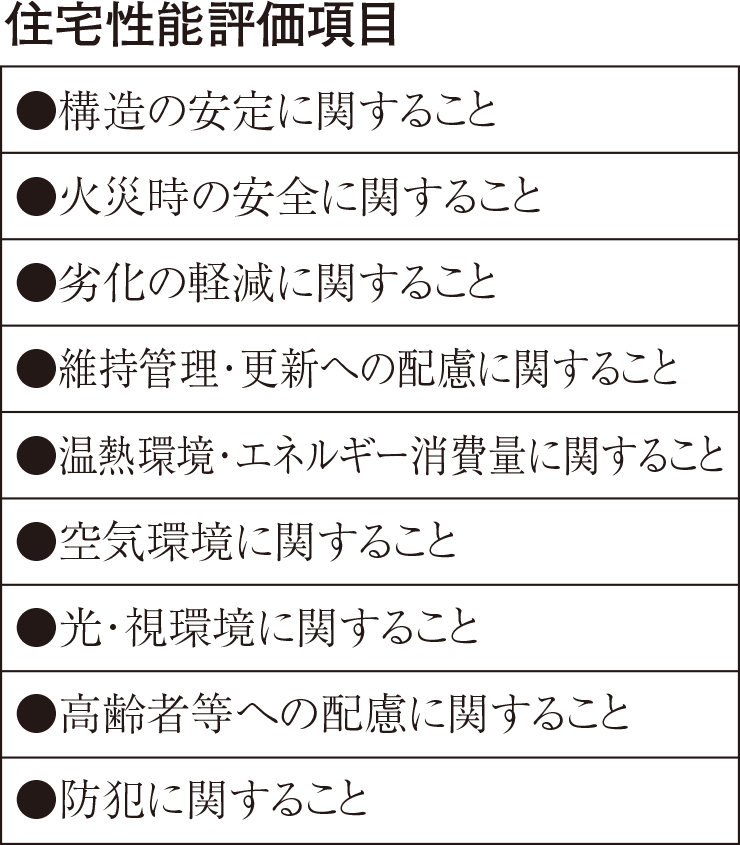

    ●住宅性能表示は項目毎に等級や数値等で表示
    住宅品質法による住宅性能表示制度では項目ごとに等級、数値および設計内容等が表示されます。等級が高いほど、性能が高いということです。ただし、これらの性能のなかには「耐震」の項目で高い等級がついても、梁や柱、壁を強くしているために、窓などが小さくなり、開口率などを表わす「光・視環境」の項目では高い数値にならない、という関係もあるため、あくまでも、住まい選びの「目安」として、ご活用ください。
    ※「音環境に関すること(選択項目)」、「空気環境に関すること」のなかの「室内空気中の化学物質の濃度等(選択項目)」および「温熱環境・エネルギー消費量に関すること」のなかの「一次エネルギー消費量等級(選択項目)」については、評価を取得しておりません。あらかじめご了承ください。
    ※詳しくは係員にお尋ねください。

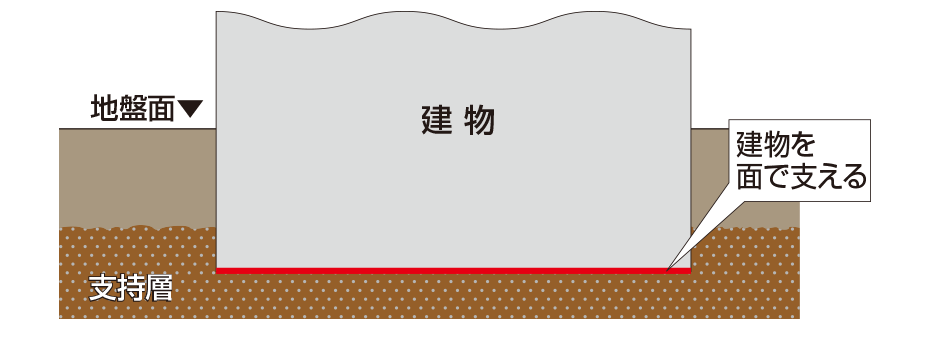

  • 直接基礎
    安定した基礎
    直接基礎
    建物の床下を鉄筋コンクリートで固め、地表近くの地盤で建物を面で支える「直接基礎」を採用しています。地下深くに杭を打ち込み、建物を点で支える杭基礎とは異なり、建物直下で面的に建物を支える、安定した基礎構造です。
    直接基礎
    (概念図)

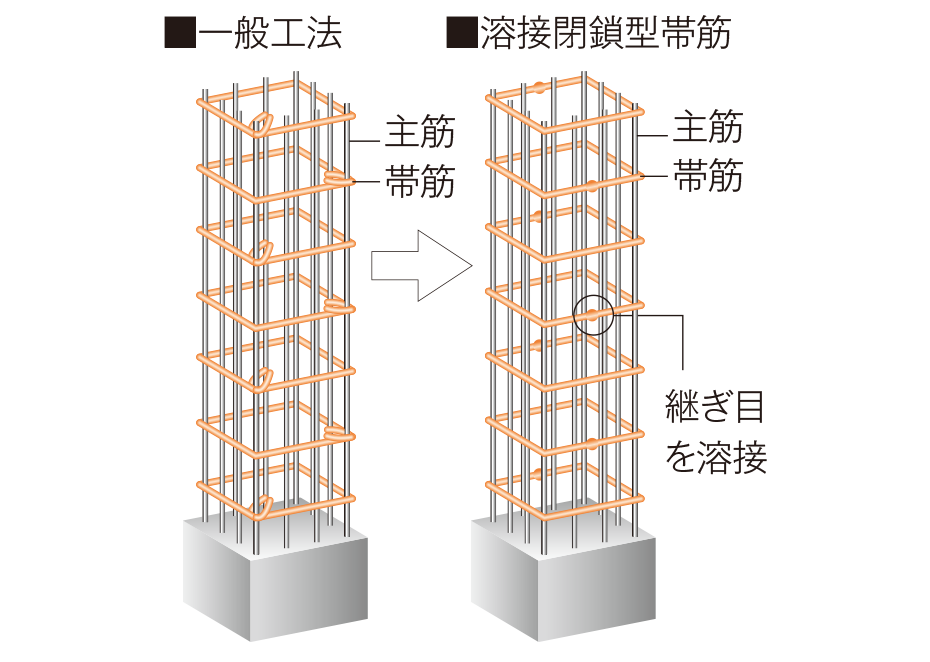

  • 溶接閉鎖型帯筋
    柱を粘り強くし耐震性を高める
    溶接閉鎖型帯筋
    主要な柱部分には帯筋の接続部を溶接した、溶接閉鎖型帯筋を採用しました。工場溶接による安定した強度の確保によって、地震時の主筋のはらみ出しを抑制して、コンクリートの拘束力を高めます
    ※柱と梁の接合部を除く。
    溶接閉鎖型帯筋
    (概念図)

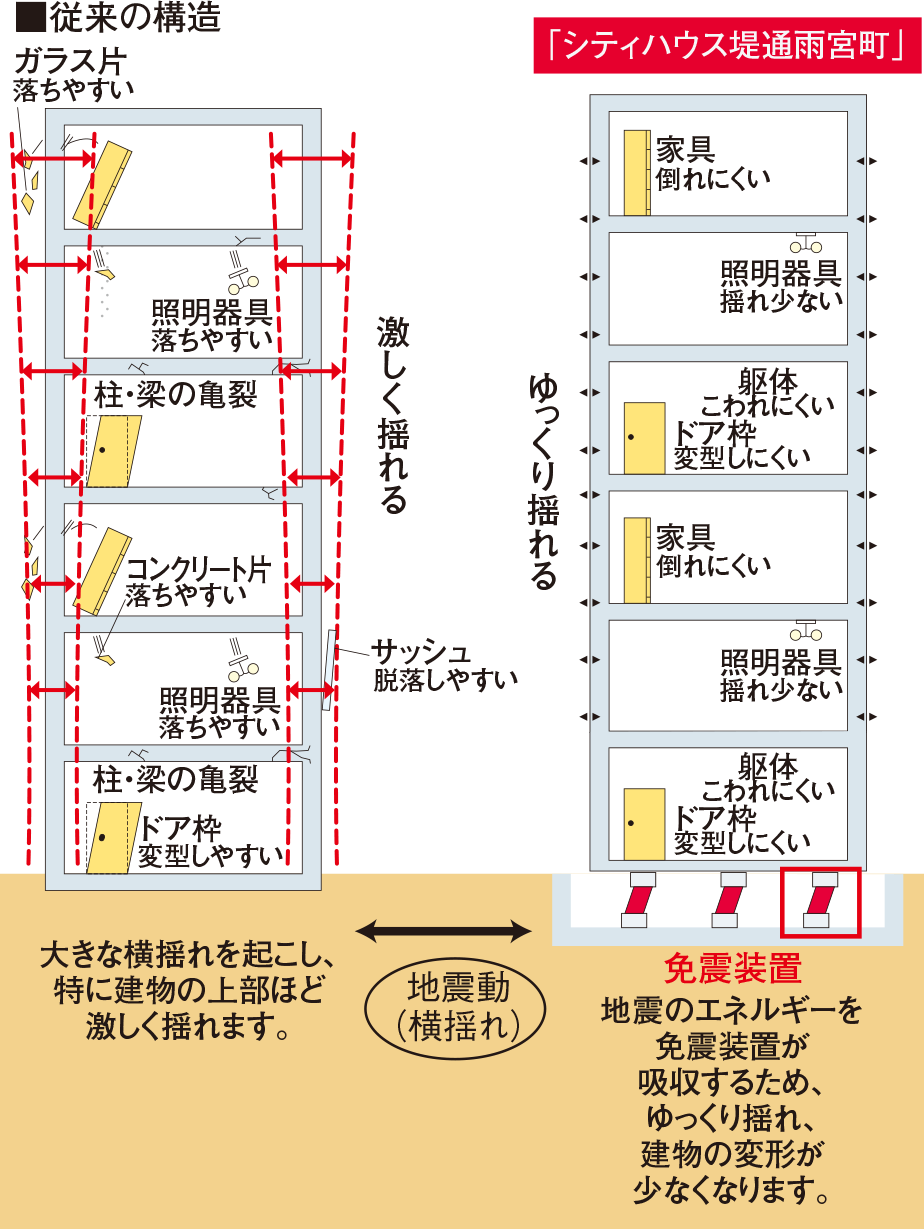

  • 免震構造(※自走式駐車場棟など一部除く。)
    地震のエネルギーを吸収して建物への地震力を低減
    免震構造
    (※自走式駐車場棟など一部除く。)
    積層ゴム支承および弾力すべり支承の組合せの免震工法および減衰材としてオイルダンパーを採用。積層ゴムとダンパーを用いた免震装置が地震のエネルギーを吸収するため、建物の変形、揺れを抑制します。地震時に最も多い被害は、倒壊した家具の下敷きになって怪我をするなどの事故と言われています。免震構造の採用により、地震時にも家具などが倒れにくく、怪我などの心配も軽減されます。
    長周期地震動などの大きな揺れにより、家具や照明器具などが転倒、落下、移動する恐れがあると言われております。ご購入者様には、補強などの措置を講じていただくことを推奨いたします。
    免震構造(※自走式駐車場棟など一部除く。)
    (概念図)

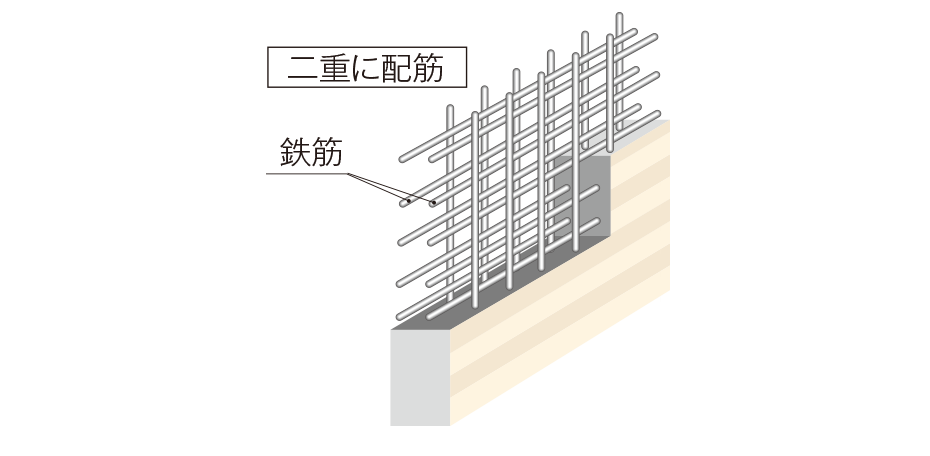

  • ダブル配筋
    構造強度を高める
    ダブル配筋
    耐震壁の鉄筋は、コンクリートの中に二重に鉄筋を配したダブル配筋を採用しています。シングル配筋に比べより高い耐震性を確保します。
    ダブル配筋
    (概念図)
    国土交通大臣認定の免震構造マンション
    より厳密な審査を受け認定を取得した
    国土交通大臣認定の免震構造マンション
    建築基準法に基づき構造の安全性に関する性能評価を受け、国土交通大臣による認定を取得。高い安全性を目指した評価を行っています。
    水・セメント比
    劣化を軽減する
    水・セメント比
    住戸のある建物はコンクリートの耐久性を高めるため、柱・梁・床などの主要な構造部について、セメントの重量に対する水の重量の割合を50%以下に設定しています。水セメント比が小さくなるほど、耐久性が大きくなる傾向があると言われています。
PRIVACY

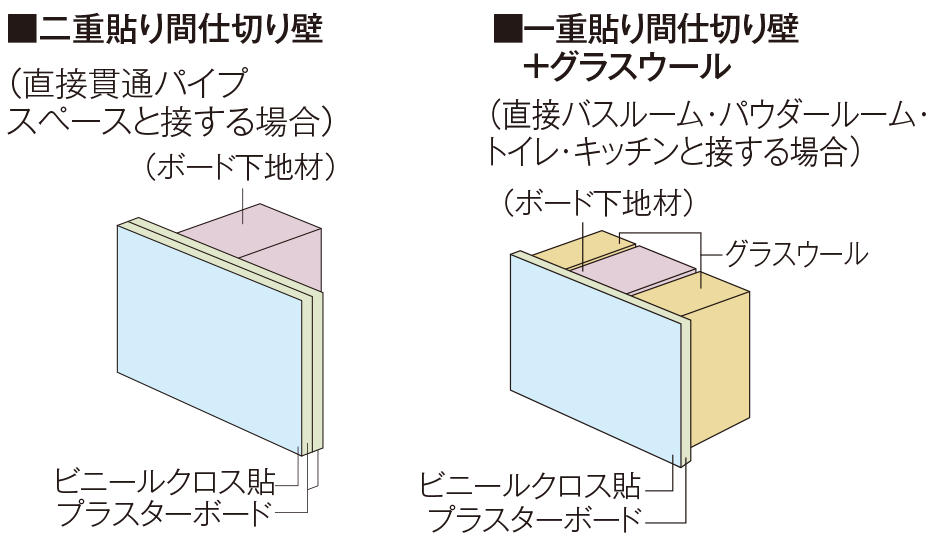

  • 間仕切り壁
    遮音性に配慮した
    間仕切り壁
    住戸内の間仕切り壁は厚さ約9.5oのプラスターボード貼としていますが、居室(リビング・ダイニング・洋室)が直接貫通パイプスペースと接する場合は、プラスターボードを片側に1枚増し貼りし、二重貼りとし、直接バスルーム・パウダールーム・トイレ・キッチンと接する場合は、ボード下地材間にグラスウールを充填し、遮音性に配慮しています。
    ※一部除く。詳細は係員にお尋ねください。
    間仕切り壁
    (概念図)

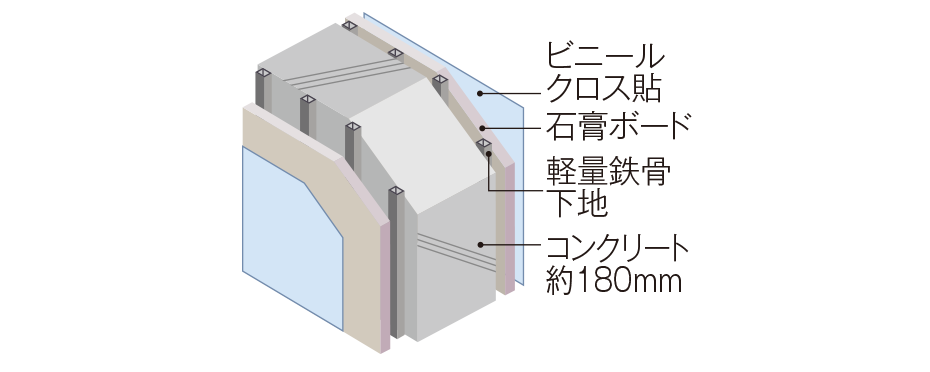

  • 戸境壁
    隣戸との遮音性に配慮した
    戸境壁
    住戸間の戸境壁は、鉄筋コンクリート造とし、厚さ約180oを基本としています。これは、日本工業規格が定める遮音等級Rr-50以上を確保した仕様で、隣接住戸との遮音性に配慮しています。
    ※共用施設との区画壁は約200mmとなります。
    戸境壁
    (概念図)
    「Rr」とは、日本工業規格に規定する音響透過損失等級(空気伝搬音の遮断の程度)を表す指標で、例えば住宅品質法の性能表示制度では「Rr-50等級以上」の場合には、4等級中上から2番目の等級3(「優れた空気伝搬音の遮断性能が確保されている程度」)に位置付けられています。

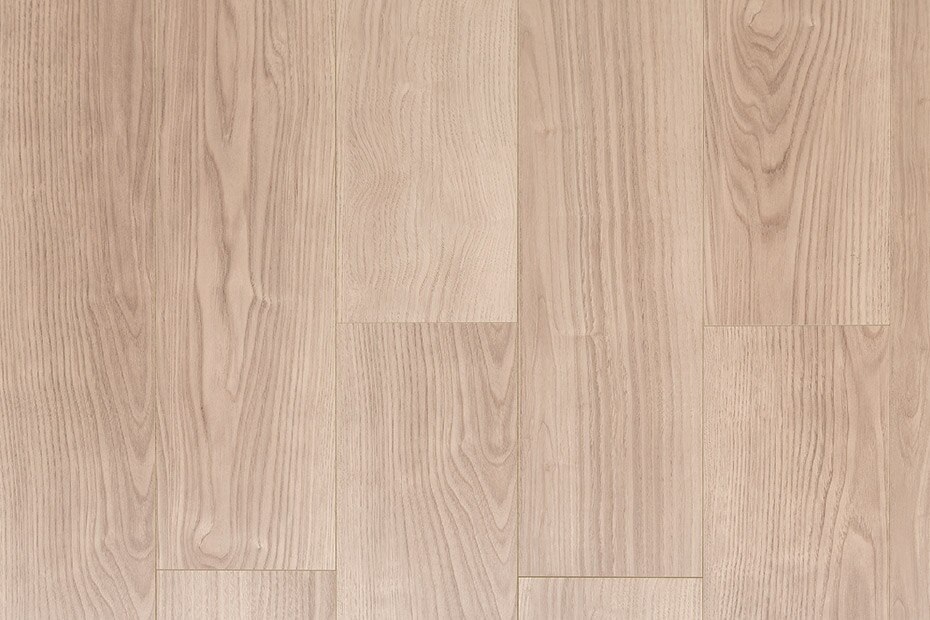

  • 戸境壁
    軽量床衝撃音の軽減に効果のある
    儉L(T)-4等級のフローリング
    スプーンの落下などの際に発生する軽量床衝撃音への対策として儉L(T)-4等級相当(メーカー表示)の遮音性能を備えたフローリングを採用し、生活音の伝わりに配慮しました。
    ※遮音性能値(儉等級)は、JISで定められた測定方法で測定した値であり、実際の住戸内での遮音性を示すものではありません。
    儉L(T)-4等級のフローリング
  • 可動ルーバー面格子
    効果的に外からの視線を遮る
    可動ルーバー面格子
    共用廊下側の窓に、羽板が可動式で角度調節が可能なブラインドタイプのルーバー面格子を採用しました。お好みにより光や風を調節しながら効果的に外からの視線を遮ることができ、プライバシー性と防犯性を高めます。
    サッシュ
    外部からの騒音を軽減する
    サッシュ
    一部住戸には、防音性に配慮し、遮音性能T-2相当のサッシュを採用。外部から侵入する音の低減に配慮しています。
    ※詳細は係員にお尋ねください。
    [サッシュの遮音性能等級とは]
    T-4〜T-1で表わされ、等級値(T-値)が大きいほど、遮音性に優れています。なお、サッシュ性能値はJISで定められた測定環境で測定した値であり、実際に取り付けられた住戸では、その性能値と異なる場合があります。

※設備・仕様はタイプにより異なります。
