STRUCTURE

STRUCTURE
  • 第三者機関による客観的かつ公正な評価住宅性能評価書 第三者機関による客観的かつ公正な評価住宅性能評価書
    「住宅の品質確保の促進等に関する法律(品確法)」に基づいた、「住宅性能表示制度」による性能評価を受けています。本制度は従来わかりづらかった住まいの性能について、国土交通大臣登録の住宅性能評価機関が同じ基準で、等級(数値)をつけるというものです。
    ●住宅性能評価書の種類
    評価書には、設計図書の段階で評価した結果をまとめた「設計住宅性能評価書」と、施工段階と完成段階の現場での検査を経て評価した結果を記載した「建設住宅性能評価書」の2種類があります。
    住宅性能評価書
    ●住宅性能表示は項目毎に等級や数値等で表示
    品確法による住宅性能表示制度では項目ごとに等級、数値および設計内容等が表示されます。等級が高いほど、性能が高いということです。ただし、これらの性能のなかには「耐震」の項目で高い等級がついても、梁や柱、壁を強くしているために、窓などが小さくなり、開口率などを表わす「光・視環境」の項目では高い数値にならない、という関係もあるため、あくまでも、住まい選びの「目安」として、ご活用ください。
    住宅性能評価書
    ※「音環境に関すること(選択項目)」、「空気環境に関すること」のなかの「室内空気中の化学物質の濃度等(選択項目)」については、評価を取得しておりません。あらかじめご了承ください。
    ※詳しくは係員にお尋ねください。
  • 強固な地盤と基礎杭34本の杭を打設
    34本の杭を打設
    (概念図)
    強度の高い建物づくりには、強固な支持層まで達する杭で建物をしっかりと支えることが重要です。
    ●地盤
    地下約39m〜約42m以深、最大N値50以上の強固な地盤を支持層としています。
    ●基礎杭
    場所打ちコンクリート杭[杭径(軸径)約2,500mm]を34本打ち込んでいます。
    ※N値とは:地盤の硬さ等を示す数値。重量63.5sのハンマーを76cm自由落下させ、サンプラーと呼ばれる鋼管パイプを地中に30cm打ち込むのに、上から何回叩いたか、その回数を示すものです。N値50とは、30cm打ち込むために50回叩かねばならない強固な地盤であることを示します。
  • 耐久性に優れた構造躯体
    構造躯体
    (概念図)
    本物件は住宅性能表示制度における劣化対策等級3[最高ランク]を取得しています。なお、住戸のある建物は構造躯体の耐久性を高めるために、柱・梁・床等の主要な構造部について、設計基準強度(Fc)を約30N/mm²〜約100N/mm²に設定しています。
    ※コンクリートの耐久性は強度が高いほど高くなると言われております。
    ※コンクリートの性質上、乾燥収縮や温度変化による収縮に伴うひび割れが発生する場合があります。(一般的に構造上の問題はありません。)
    ※健全な状態を保つためには、予定されている大規模修繕工事など定期的かつ適切な維持管理が必要となります。
    [劣化対策等級3]
    劣化対策等級3は、構造躯体等について「通常想定される自然条件および維持管理の条件の下で、3世代(概ね75〜90年)まで、大規模な改修を必要とするまでの期間を伸長するために必要な対策が講じられている」ことを認定基準としています。

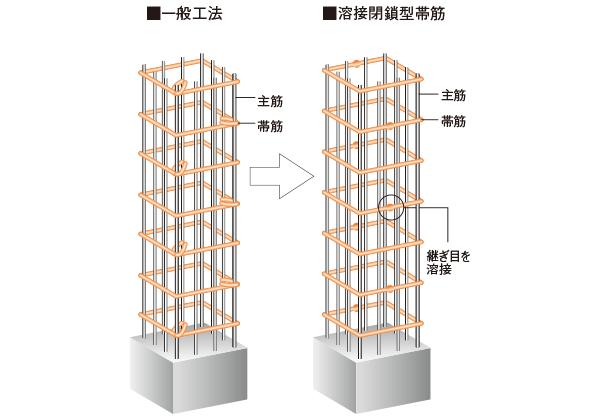

  • 柱を粘り強くし耐震性を高める溶接閉鎖型帯筋
    溶接閉鎖型帯筋
    (概念図)
    住戸のある建物の主要な柱部分には帯筋の接続部を溶接した、溶接閉鎖型帯筋を採用しました。工場溶接による安定した強度の確保によって、地震時の主筋のはらみ出しを抑制して、コンクリートの拘束力を高めます。
    ※柱と梁の接合部を除く。
  • 地震時に揺れを軽減する制震構造
    履歴減衰方式の制震装置、制震材、間柱型低降伏点鋼ダンパーを採用した制震構造を導入。建物への地震エネルギーを制震装置が吸収することにより、建物全体の変形を小さくし、構造体へのダメージも軽減します。
    より厳密な審査を受け認定を取得した国土交通大臣認定の超高層マンション
    建築基準法に基づき構造の安全性に関する性能評価を受け、国土交通大臣による認定を取得。高い安全性を目指した評価を行っています。
  • 劣化を軽減する水・セメント比
    住戸のある建物はコンクリートの耐久性を高めるため、柱・梁・床などの主要な構造部について、セメントの重量に対する水の重量の割合を50%以下に設定しています。水セメント比が小さくなるほど、耐久性が大きくなる傾向があると言われています。
    ※杭を除く。
  • 人にも環境にも優しいZEH-M Oriented(ゼッチ・マンション オリエンテッド)
    本物件は、外皮の断熱性能などの向上と共に、高効率な設備システムを導入することで、室内環境の質を保ちつつ省エネルギーを実現。共用部を含む住棟全体で年間の一次エネルギー消費量を現行の省エネ基準値から20%以上削減することを目指した基準「ZEH-M Oriented」を取得予定です。
    ZEH-M
PRIVACY
  • 高い防音効果を発揮する防音合わせガラス
    防音合わせガラス
    (概念図)
    一部住戸の一部開口部には、遮音性に優れた防音合わせガラスを使用しています。2枚のガラスの間に特殊中間膜(フィルム)をはさむことによって、高い防音性能を発揮します。
    ※詳細は係員にお尋ねください。
  • 外部からの騒音を軽減するサッシュ
    一部住戸には、防音性に配慮し、遮音性能T-3〜T-2相当のサッシュを採用。外部から侵入する音の低減に配慮しています。
    ※詳細は係員にお尋ねください。
    [サッシュの遮音性能等級とは]
    T-4〜T-1で表わされ、等級値(T-値)が大きいほど、遮音性に優れています。なお、サッシュ性能値はJISで定められた測定環境で測定した値であり、実際に取り付けられた住戸では、その性能値と異なる場合があります。
  • 給気口・排気口からの騒音を軽減する防音フード
    一部住戸には、室外の給気口・排気口に、外部からの騒音に対する防音性能を備えた、防音フードを採用しました。
    ※詳細は係員にお尋ねください。
    耐火性、遮音性に配慮した乾式耐火遮音壁
    隣接住戸との間には、耐火性・遮音性に配慮した、厚さ約136mmの乾式耐火遮音壁を採用しました。
    ※詳細は図面集をご確認ください。
  • 遮音性に配慮した間仕切り壁 遮音性に配慮した間仕切り壁
    住戸内の間仕切り壁は厚さ約9.5mmのプラスターボード貼としていますが、居室(リビング・ダイニング・洋室)が直接バスルーム・パウダールーム・トイレ・キッチンと接する場合は、ボード下地材間にグラスウールを充填し、遮音性に配慮しています。
    ※一部除く。詳細は係員にお尋ねください。
    間仕切り壁
    (概念図)
    間仕切り壁
    (概念図)
    (直接バスルーム・パウダールーム・トイレ・キッチンと接する場合)
  • 儉L(U)-4・儉H(U)-3等級相当の遮音性能を備えた二重床 儉L(U)-4・儉H(U)-3等級相当の遮音性能を備えた二重床
    居室には、振動を吸収するクッションゴムを支持脚に装備し、儉L(U)-4・儉H(U)-3等級相当(メーカー表示)の遮音性能を備えた二重床構造を採用しました。
    ※遮音性能値(儉等級)は、JISで定められた測定方法で測定した値であり、実際の住戸内での遮音性を示すものではありません。
    同レベルの音であっても生活する時間帯などにより、音の感じ方には個人差があります。本建物では遮音性に配慮しておりますが、居住者様がお互いに音に対するマナーを守り、快適なマンションライフをお過ごしいただくことが大切となります。

※設備・仕様はタイプにより異なります。
